Грунтовые насосы 1ГрТ 400/40

и агрегаты электронасосные на их основе

Насос ГрТ 400/40, насос 8ГрТ8

   Грунтовые насосы типа 1ГрТ 400/40 и агрегаты электронасосные на их основе предназначены для перекачивания высокоабразивных гидросмесей с рН 6...12, плотностью до 2200 кг/м3, температурой от 278 до 343 К (от 5 до 70°С), объемной концентрацией твердых включений до 40%, с размером твердых частиц до 12 мм, микротвердостью до 11000 МПа.

      В агрегате электронасосном передача крутящего момента от электродвигателя к грунтовому насосу осуществляется через втулочно-пальцевую муфту.

 Область применения грунтовых насосов 1ГрТ 400/40обогатительные фабрики, металургические предприятия.

Структурная схема обозначения агрегата электронасоного при заказе, переписке и в технической документации:

 "Агрегат 1ГрТ 400/40 - 1,6", где

1 - порядковый номер модернизации;

ГрТ – тип грунтового насоса;

400   – номинальная подача в м3/ч;

40    – номинальный напор в м;

1,6 – максимальная плотность перекачиваемой насосным агрегатом гидросмеси, уменьшенной в 1000 раз, кг/м3.

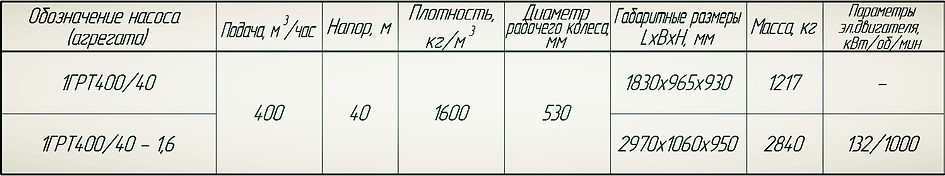

Технические характеристики грунтового насоса 1ГрТ 400/40  и агрегата электронасосного на его основе.
Общий вид грунтового насоса 1ГрТ 400/40 (8ГрТ-8*).
Насос ГрТ 400/40, насос 8ГрТ8

1. Диск защитный; 2. Втулка защитная всасывающего патрубка; 3. Колесо рабочее; 4. Корпус внутренний ; 5. Корпус наружный; 6. Втулка защитная;  7. Кольцо сальника; 8. Крышка сальника; 9. Вал; 10. Стакан задний; 11. Муфта; 12. Кронштейн.

Габаритный чертеж грунтового насоса 1ГрТ 400/40.
Перечень запасных частей грунтовых насосов ГрАТ85/40.
Насос ГрТ 400/40, насос 8ГрТ8
Перечень основных запасных частей грунтового насоса 1ГрТ 400/40.
