Углесос У450/120

Общее описание углесоса У450/120

Центробежные шламовые насосы типа У450/120 (углесосы) и агрегаты на их основе предназначены для перекачивания угольной и угольнопородной гидросмеси с химически нейтральными свойствами, водородным показателем (рН=6…8) с размерами твердых частиц до 40 мм, с отношением твердой и жидкой фаз по массе не более Т:Ж=1:3 и содержанием породы в твердой фазе от15% до 40% с температурой от +5°С до 50°С. Углесосы У450/120 не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Углесосы У450/120 и агрегаты электронасосные на их базепредназначены для применения в подземных выработках шахт и

их наземных строениях опасных по рудничному газу и/или горючей пыли, должны соответствовать требованиям ГОСТ Р ЕН 13463-1-2009, ГОСТ Р ЕН13463-5-2009 и иметь маркировку "IМbc" по ГОСТ Р ЕН 13463-5-2009, приведенную на табличке углесоса (агрегата) У450/120. Агрегаты комплектуются взрывозащищенными электродвигателями - исполнение по взрывозащите РВ 3В или РВ 4В по ГОСТ Р 51330.0-99.

Углесосы У450/120 и агрегаты электронасосные должны устанавливаться и эксплуатироваться в соответствии с действующими ПБ 05-618-03 «Правила безопасности в угольных шахтах», «Правилами устройства электроустановок, ПУЭ» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (ПТБ).

Углесос У450/120 — консольный, одноступенчатый, центробежного типа с осевым подводом перекачиваемой среды. Вал углесоса У450/120 установлен в станине  на двух подшипниковых опорах. Для смазки подшипников применятся индустриальное масло И-30А ГОСТ 20799-88, уровень которого контролируется через окно маслоуказателя. Подшипники углесоса У450/120 защищены от попадания в них перекачиваемой гидросмеси и пыли манжетами армированными по ГОСТ 8752-79. Для охлаждения масляной камеры в станину углесоса У450/120 подается техническая вода под давлением 0,2…0,5МПа в количестве 0,2..0,4 м3/час. Уплотнением вала служит сальниковая набивка. По мере износа набивки ее поджимают при помощи крышки сальника. Для охлаждения и смазки сальникового узла углесоса У450/120 предусмотрена подача чистой технической воды через штуцер в корпусе уплотнения. Воду необходимо подавать под давлением 65-95% от величины давления на выходе углесоса. Расход воды 2-2,5 м3/ч. Внешняя утечка через сальниковое уплотнение 1-1,5 л/мин. Вода по радиальным отверстиям защитного кольца поступает в камеру перед сальниковым уплотнением и, тем самым, предотвращает проникновение водоугольной смеси в сальниковое уплотнение углесоса У450/120.
Поступление воды в защитное кольцо контролируется по ее вытеканию через нижний штуцер в корпусе уплотнения.

Рабочее колесо углесоса У450/120  закреплено на валу с помощью резьбового соединения.

Ось напорного патрубка углесоса У450/120 расположена горизонтально, ниже оси вала и может быть развернута на 90º - вертикально.

Технические характеристики углесоса У450/120 и агрегата электронасосного на его основе.
Общий вид углесоса У450/120.

1. Патрубок всасывающий; 2. Направитель; 3. Кольцо уплотняющее; 4. Бронедиск; 5. Крышка; 6. Корпус спиральный; 7. Колесо рабочее; 8. Корпус сальника; 9. Крышка сальника; 10. Вал в сборе; 11. Корпус станина; 12. Муфта МУВП в сборе.

Габаритный чертеж углесоса У450/120.

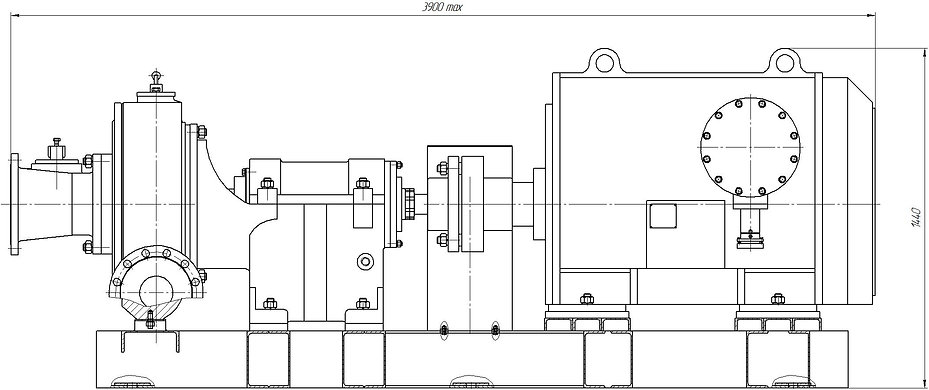

Габаритный чертеж углесоса У450/120 с электродвигателем.
График рабочих характеристик углесоса У450/120.
